БХ- 0.66 Сериес К Трансформатори

Трансформаторима текућих трансформатора БХ-0,66 серије К су сплит-основни тип ЦТ-а. Углавном се користи за каблове или аутобуске апликације и за мерење и надгледање текућег мерења. Дизајн језгре Сплит омогућава да се отвори, инсталира и затвори без искључивања круга на који је приложен. НАПОМЕНА: Имајте на уму да је средњошкокорно намотавање отвореног круга строго забрањено током инсталације ЦТ, како би се избегло оштећење ЦТ-а као и личних повреда и несрећа.

Пошаљи упит

Опис производа

БХ- 0.66 Сериес К Тренутни трансформатори Отворени тип Тренутни трансформатор, а углавном се користи у кабловској или аутобуској траци кроз, користи се као мерење и праћење струје и састављен у ситуацији напајања.

НАПОМЕНА: Скупштина тренутног трансформатора, он забрани Д ова два отворена, како би се избегла оштећења тренутног трансформатора и избегавање опреме или несреће од личних повреда.

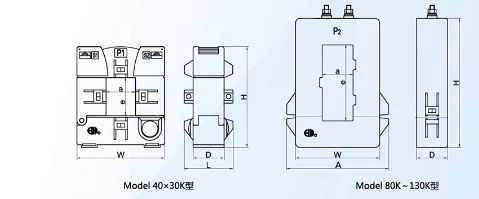

Спецификације и димензије

Модел	Опрема димензија (мм)						Димензија прозора (мм)
Модел	A	W	B	H	D	L	a	e
40к30к		99		114	35	55	33	43
Одузети	117	95	143	158	35	35	35	85
120к	142	120	190	205	38		55	125
130к	147	125	202	214	42		55	138

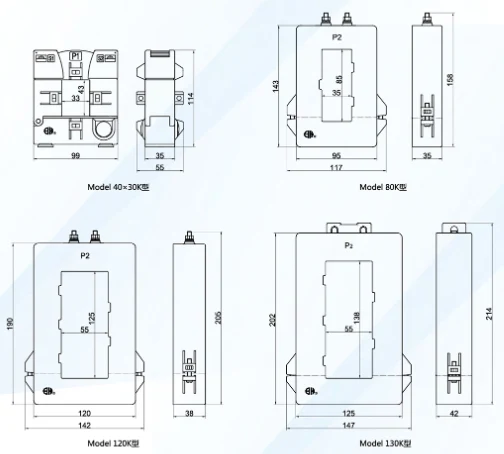

Дијаграм

Технички параметри

Модел		40к30к	Одузети	120к	130к
Класа тачности		0.5 1	0,5 1 2	0.5 1	0.5 1
Примарна струја / секундарна Струја (а)		(ВА) Оцењено терет (ВА)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Избор бленде

Одељак (м³) Број Основне жице		16	25	35	50	70	95	120	150	185	240
1Цоре	ВВ	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1Цоре	Ијв	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2Цорес	ВВ	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2Цорес	Ијв	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3цорес	ВВ	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3цорес	Ијв	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4цорес (3 + 1)	ВВ	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4цорес (3 + 1)	Ијв	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4цорес	ВВ	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4цорес	Ијв	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
